Hola adlfdlf. Buenas

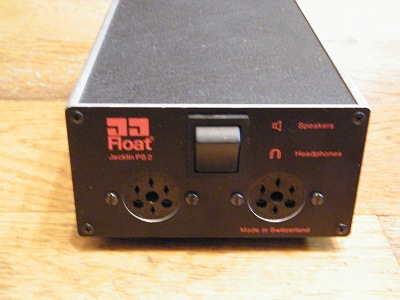

El esquema de cableado no tiene ninguna dificultad, la salida del amplificador que lleve la señal no invertida a la patilla 2, la salida del otro que llevará la invertida a la patilla 3, la masa a la patilla 1:
Otra cuestión es la entrada. Si tienes una fuente balanceada ya va todo directo: patilla 2 de la entrada a un ampli, y la salida de este ampli a la patiila 2 del conector de salida; con el otro ampli lo mismo pero con la patilla 3 en entrada y salida.
Si tienes una fuente con salida sin balancear (las típicas conexiones RCA) entonces tienes que convertirla a balanceada. Puedes hacerlo con transformadores, que es la manera más fácil y no necesita alimentación:
http://www.auriculares.org/foro/index.php/topic,2746.0.htmlPuedes utilizar un integrado de los que hay específicos para ese uso, como el DRV134, que es bueno, económico, y de ganancia unidad, es decir, que simetriza la señal sin disminuirla o aumentarla, se puede tomar la alimentación de la propia del ampli, ajustándola con reguladores si fuera necesario. En el propio pdf te viene el esquema de como conectarlo:
http://focus.ti.com/general/docs/lit/getliterature.tsp?genericPartNumber=drv134&fileType=pdfLa tercera forma sería utilizando operacionales o transistores, pero el problema que presentan es que las resistencias deberían ser al menos del 0,1% para garantizar unas buenas características del circuito, por lo que para no liarse son mejores las dos soluciones anteriores. Puedes leer, y ver algunos circuitos, aquí:
http://sound.westhost.com/balance.htmhttp://sound.westhost.com/articles/balanced-2.htmhttp://sound.westhost.com/project51.htm
http://sound.westhost.com/project87.htm
http://users.swing.be/edwinpaij/sortiesymetrique.htm
http://www.auriculares.org/foro/index.php/topic,1929.msg32739.html#msg32739Solo en el primer caso, que tengas una fuente balanceada, necesitarás un potenciómetro de volumen de cuatro cuerpos, para manejar las cuatro señales (dos sin invertir, canales izquierdo y derecho, y dos invertidas, canales izquierdo y derecho). Está claro que si tienes una fuente sin balancear usarás el típico potenciómetro de volumen de dos cuerpos que situarás antes de los simetrizadores de señal:
http://www.selectronic.fr/soussousfamille.asp?fam_ref=05&sfam_ref=35&ssfam_ref=56
No hay conectores XLR estéreo, otra cosa es usar conectores de 5 patillas o más.
Acerca del transformador de alimentación, cuanto más grande mejor, puedes ver que la gente de Naim le pone tranquilamente uno de 500VA a un previo que solo consume unos cuantos mA. La razón se puede ver aquí:

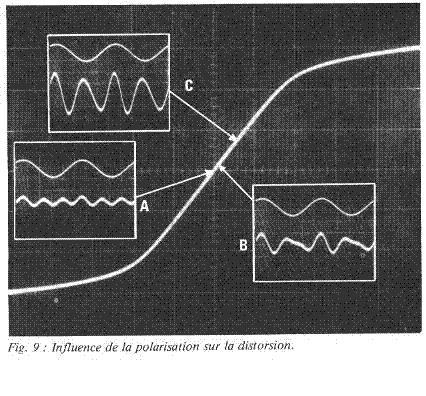

Es una medida que aparece en un ejemplar de L'Audiophile, creo que en el 17 de la 2ª época, en la que se ve claramente que pequeñas variaciones en el punto de trabajo de los circuitos causan grandes variaciones en su comportamiento y en el grado de distorsión que producen, la causa más habitual de estas variaciones son los cambios producidos en la tensión de alimentación a causa del consumo de la carga (en tu caso los amplificadores) la única forma de evitar esto es sobredimensionando las alimentaciones 'a lo bestia' de tal forma que aún a pleno consumo de la carga la alimentación no se vea afectada. En este aspecto las alimentaciones conmutadas son superiores a las lineales, pues mantienen prácticamente invariable su comportamiento frente a la carga, pero su habitualmente elevado ruido de alta frecuencia anula sus ventajas, por lo que la mejor solución, desde el punto de vista de la máxima calidad de sonido, continúa siendo la utilización de alimentaciones lineales sobredimensionadas.
En menos palabras: si el presupuesto te da para un transformador de 100VA no uses uno de 50VA, y si te da para uno de 200VA no uses el de 100VA. Y más adelante, si el bolsillo lo permite, se le añade otro de 200VA, vamos, que la cantidad mejora la calidad.
El tipo de pasta térmica de la que hablas es de la que se usa para los procesadores, y es conductora de la electricidad. Es mejor que compres un tubo de pasta térmica blanca, que es aislante.
¿Herramientas? Se va uno a un Hiper y ya está. Hombre, no debe uno comprarse las de oferta: 5 alicates por 1 euro, pero acostumbra a haber material de marca, como Black & Decker, por buenos precios, no hace falta más.
El estaño de 1mm te viene bien para soldadura en general, para el tipo de componente 'normal', la de 0,65mm resulta más cómoda para componentes SMD.
Que yo sepa la soldadura con plomo está prohibida (o va a estarlo muy pronto). En RS acostumbran a tener carretes de 500g de soldadura con un 2% de Plata a buenos precios, es la que uso 'en general'; para los trabajos ya más delicados acostumbro a usar WBT, se puede conseguir en diferentes tamaños de carrete. Fíjate si pone 'reel', si no es por metro o incluso por pies (foot), cuidado con eso:
http://shop.ebay.es/i.html?rt=nc&LH_PrefLoc=2&_nkw=wbt%20solder&_fln=1&_sc=1&_sop=15&_trksid=p3286.c0.m283Si te gusta más Cardas:
http://shop.ebay.es/i.html?_nkw=cardas+solder&_sacat=0&_sop=15&LH_PrefLoc=2&_odkw=silver+solder&_osacat=0&_trksid=p3286.c0.m270.l1313Otros tipos:

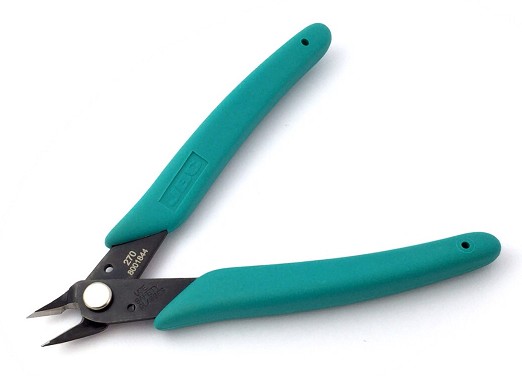

http://shop.ebay.es/i.html?_nkw=2%25+silver+solder&_sacat=0&_sop=15&LH_PrefLoc=2&_odkw=cardas+solder&_osacat=0&_trksid=p3286.c0.m270.l1313Existen unas plantillas para doblar las patillas de los componentes, pero yo llevo toda la vida usando unos alicates y nunca he tenido problemas.
Esos soportes con unas pinzas y una lupa los encuentras en cualquier tienda de Electrónica:
http://www.auriculares.org/foro/index.php/topic,1929.msg32314.html#msg32314
Si te das una vuelta por el hilo 'Link para Electrónicos' es posible que encuentres muchas respuestas a tus dudas:
http://www.auriculares.org/foro/index.php/topic,1929.0.htmlSaludos, Raúl
