Simetrizar Circuitos

Iniciado por Raul_77, Noviembre 30, 2009, 16:26:26

Tema anterior - Siguiente tema

Raul_77

La mayor parte de los usuarios de equipos de música utiliza conexiones sin balancear. Si se quiere experimentar con conexiones balanceadas hay un par de soluciones:

La activa, que implica añadir un circuito nuevo al aparato y una nueva fuente de alimentación, ya que añadir más carga a la ya existente acostumbra a dar malos resultados.

Utilizar un transformador, la solución más fácil, más segura y con excelentes resultados si el transformador es de calidad. Esta era una solución bastante onerosa, sobre todo si se quieren calidades como las de estudio.

Hoy en día se pueden conseguir excelentes productos sin entrar en quiebra. Por ejemplo, este es el método más fácil:

http://www.thomann.de/es/neutrik_na2f_d0b_tx.htm



Naturalmente hacen falta dos.

Pero si sabemos hacer una soldadura podemos hacer un trabajo más aseado situando los transformadores dentro del chasis del aparato que queramos modificar. Este es el que hay dentro del accesorio anterior:

http://www.thomann.de/es/neutrik_nte1nf_audiouebertrager.htm

http://www.neutrik.com/fl/en/audio/210_74481/NTE1_detailtechnical.aspx?title=NTE1



Otra alternativa puede ser esta:

http://www.thomann.de/es/monacor_ltr110.htm



Y la calidad de los estudios con este:

http://www.thomann.de/es/neutrik_ntl_1.htm

http://www.neutrik.com/fl/en/audio/210_197961/NTL1_detailtechnical.aspx?title=NTL1



Saludos, Raúl



Una de las principales características de las medidas en Audio, es que se toman en condiciones que nunca se dan en la realidad

ogran


Raul_77

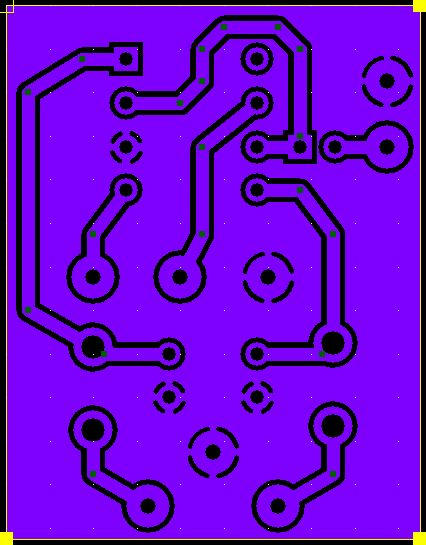

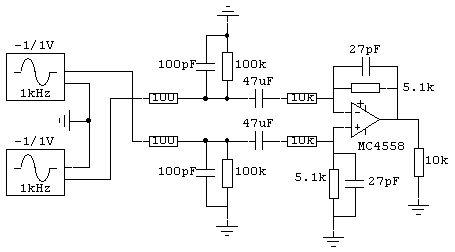

Prescindiendo de métodos como transformadores o integrados diseñados específicamente para ello, y por lo tanto no habituales en las tiendas de Electrónica de barrio, se pueden convertir a balanceado tanto entradas como salidas sin balancear, combinándolas incluso entre ellas para hacerse un previo balanceado, utilizando componentes habituales y fáciles de obtener.

Llevo algún tiempo mirando soluciones sencillas y fáciles de construir, pero con unas prestaciones decentes, y al final he terminado haciendo dos variantes, una más básica y otra algo más elaborada.

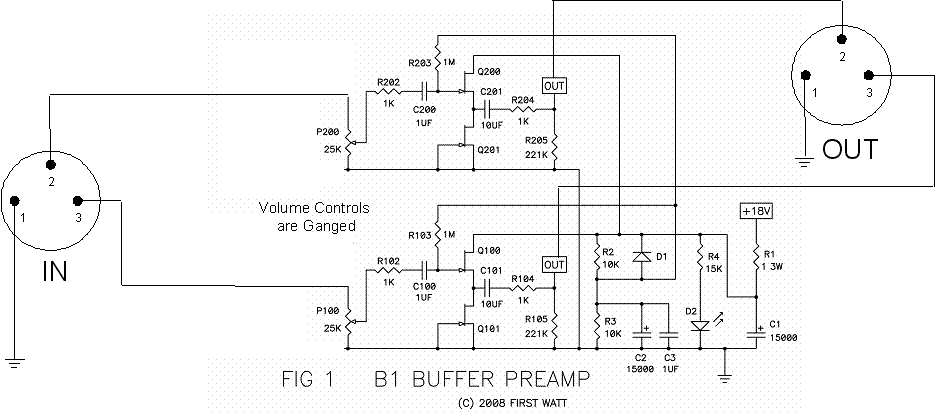

No son más que adaptaciones de circuitos ya publicados, pero si alguien quiere ensayar el tema puede usarlas como base:

http://www.mediafire.com/file/ikmqo9552uhvvf5/Previo Balanceado 1.pdf

http://www.mediafire.com/file/pil2mdjsk0z2k1k/Previo Balanceado 2.pdf



Saludos, Raúl
Una de las principales características de las medidas en Audio, es que se toman en condiciones que nunca se dan en la realidad

Raul_77

Una de las principales características de las medidas en Audio, es que se toman en condiciones que nunca se dan en la realidad

Raul_77

#4
Otra forma de hacerlo es utilizando integrados diseñados específicamente para esa función, además se simplifica el diseño, se reduce el número de componentes y se obtienen mejores resultados.

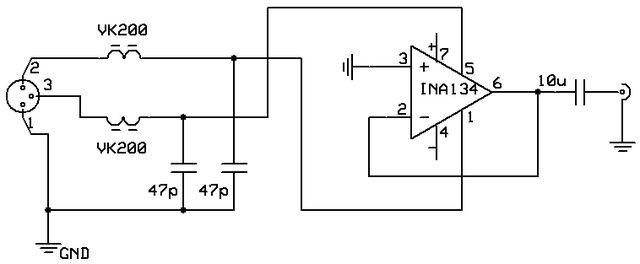

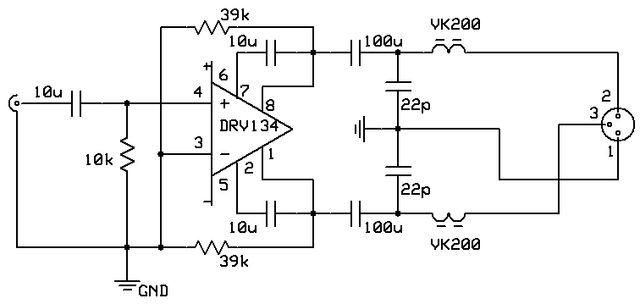

El INA134 y el DRV134 resultan adecuados:

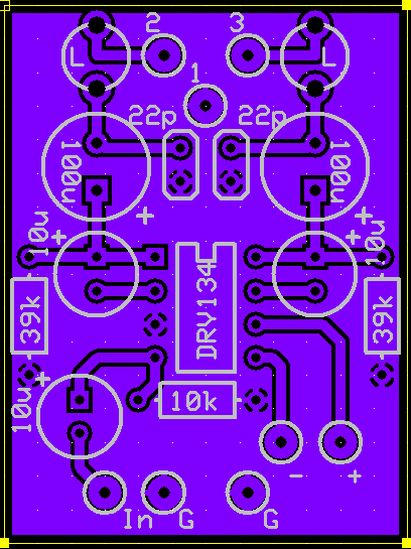

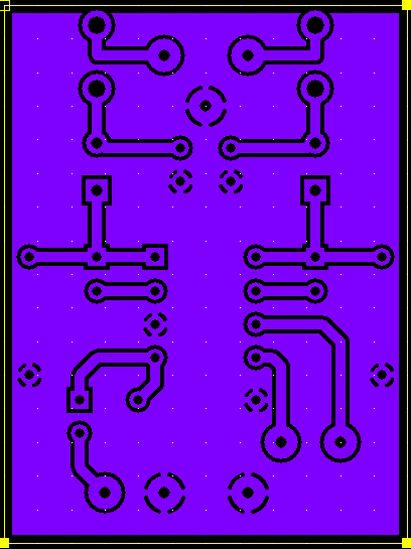

Sugerencia de PCB:

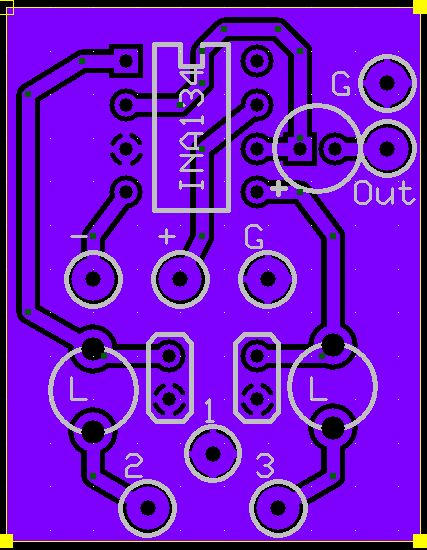

Sugerencia de PCB:



Los VK200 son pequeños 'choques' formados por dos espiras y media o tres espiras, son de uso muy corriente:



Saludos, Raúl
